モーターを回そう!

さて、今回は、戦車を動かすための動力源であるモーターの制御です。
教本ではLEDの後、スイッチおよび A/Dコンバータを学ぶ章が続きますが、
戦車には不要と判断し、~~すっ飛ばしました。~~さっと実習するに留めました。
動いてる戦車のスイッチは押せませんし、A/Dコンバータのような事は、
戦車として動くようになってからでも良いでしょう。

今回はモーターを動かします。
電池とモーターを繋げれば元気に回転しますが、制御をしたいので、
A/Dコンバータでも少し出てきたドライバ(半導体)が登場します。
TA7291P というものを使用します。
TA7291P

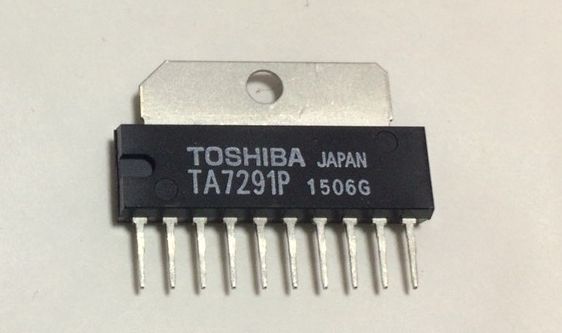

こんなやつです。

データシートを見ると左から順に、　　

GND
OUT1
なし
Vref
IN1
IN2
Vcc
Vs
なし
OUT2

とのこと。

INはラズパイからの入力、OUTはモータへの出力ですね。
Vrefは制御電源端子とあるので、制御のために必要、
Vccはロジック側制御端子なので、ドライバの駆動に必要、
Vsは出力側電源端子なので、モータの駆動に必要、という事でしょうか。(調べました)

LEDとは違い、モータの電源はラズパイのピンから取得してはいけないらしいです。
試しにやってみたらラズパイが再起動しました・・・(壊れなくてよかった。)
モータ用の電源は電池などから提供します。

制御を行うVrefをラズパイのGPIOピン、Vccをラズパイの5V、Vsを電池等の＋極と繋ぎ、
INの二つをGPIOピン、OUTの二つをモータに繋ぎます。
GNDは共有するらしいので、電池のマイナスと、ラズパイのGNDが繋がるようにします。　　

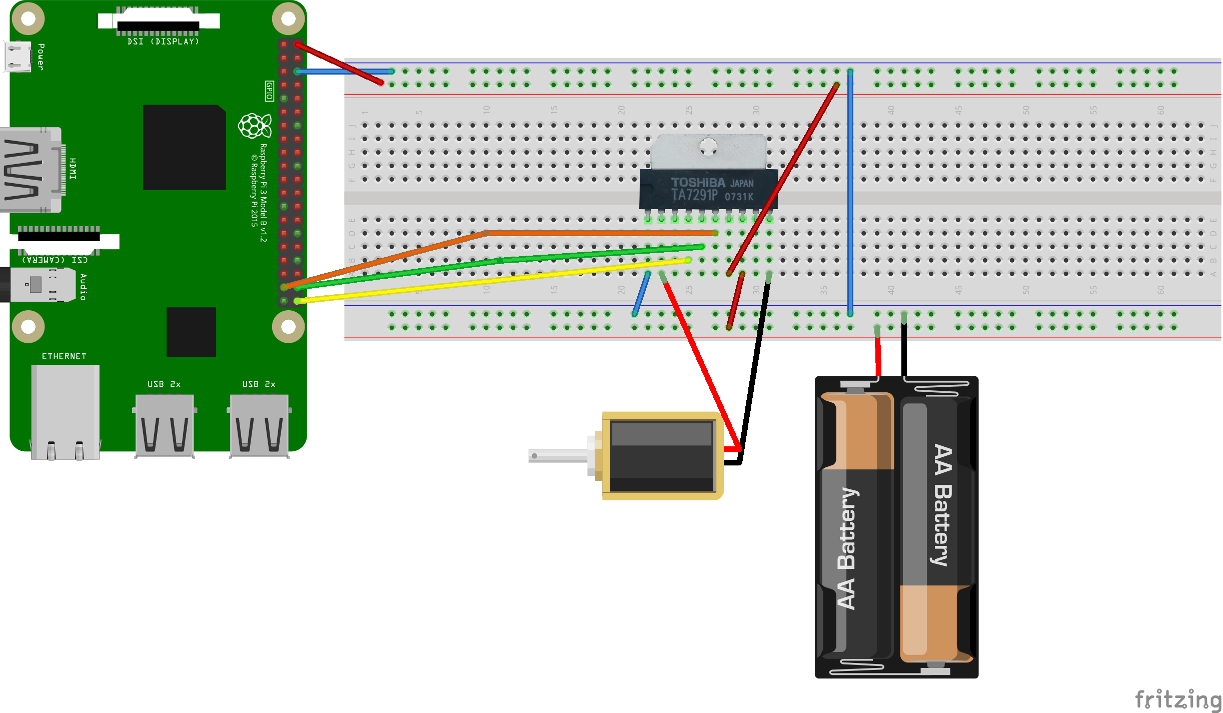

Fritzing という便利なものがありました！
frit_motor

教本だとVrefを固定電圧にして、INの二つを可変電圧にしていましたが、
制御電源端子とあるので、こっちの方がしっくり来ました。(GPIOピンを1つ多く使いますが・・・)

説明すっ飛ばしましたが、モータ制御ではPWMというキーワードが登場します。
高速でオンとオフを繰り返すことで、電圧を制御する方法の事です。
自作PCのファンコントローラで静穏性と冷却性能を考えてた時に知った言葉です。

このPWM制御を、Vrefに行うことでモータの速度制御をします。
IN1,IN2 はそれぞれ、OUT1,OUT2 に対応しており、モータの正回転と逆回転の制御をします。

制御のためのソースコードはこちら！

import RPi.GPIO as GPIO
from time import sleep

p21 = 0
IN_A = 20
IN_B = 26

GPIO.setmode(GPIO.BCM)

GPIO.setup(21, GPIO.OUT)

GPIO.setup(IN_A, GPIO.OUT)
GPIO.setup(IN_B, GPIO.OUT)

p21 = GPIO.PWM(21,50)

p21.start(0)

try:
    while True:
        #forward
        p21.ChangeDutyCycle(100)
        GPIO.output(IN_A,GPIO.HIGH)
        GPIO.output(IN_B,GPIO.LOW)

        sleep(3)

        #stop
        p21.ChangeDutyCycle(0)
        GPIO.output(IN_A,GPIO.LOW)
        GPIO.output(IN_B,GPIO.LOW)

        sleep(3)

        #back
        p21.ChangeDutyCycle(50)
        GPIO.output(IN_A,GPIO.LOW)
        GPIO.output(IN_B,GPIO.HIGH)

        sleep(3)

        #stop
        p21.ChangeDutyCycle(0)
        GPIO.output(IN_A,GPIO.LOW)
        GPIO.output(IN_B,GPIO.LOW)

        sleep(3)

except KeyboardInterrupt:
    pass

GPIO.cleanup()

ピン番号を定数化しろと言われそうなソースコードです。　　
ポイントは13行目。
line13: p21 = GPIO.PWM(21,50) の部分です。
右辺第1引数が、GPIO番号、第2引数が周波数(50は教本参考)です。
戻り値のPWMインスタンスが左辺となるようです。

次のポイントは、20行目。
line20: p21.ChangeDutyCycle(100)の部分です。
ChangeDutyCycleの引数でデューティ比を指定します。
範囲は、0.0~100.0 となっており、100が全力となります。
line34: p21.ChangeDutyCycle(50)は全力の半分の出力となります。
startやstopのメソッドもあるようです。
教本は、この制御をドライバのIN1,IN2(上でいう20ピン、26ピン)に対して行うことで、　　
速度の制御をしていました。

正回転、逆回転の制御は、IN_A(20ピン)、IN_B(26ピン)で行います。

	IN_A	IN_B	action
1	GPIO.HIGH	GPIO.HIGH	ブレーキ
2	GPIO.HIGH	GPIO.LOW	正回転
3	GPIO.LOW	GPIO.HIGH	逆回転
4	GPIO.LOW	GPIO.LOW	エンジンブレーキ

1の場合は、IN_A,IN_B どちらも回転しようとして急ブレーキ、
2の場合は、IN_A,IN_B どちらも動力を失うので緩やかなブレーキとなります。
が、かなりスピードが出ていなければ違いは判らないかと思います。

またまた動画撮ってみた

LEDを活かしてなるべく分かりやすくしてみました。
IN_A が「GPIO.HIGH」の時、右のLEDが光り、
IN_B が「GPIO.HIGH」の時、左のLEDが光ります。
(反対側もちょっと光っちゃってますが、強く光る方がHIGHです。)
右回転の時は、デューティ比100 、左回転の時はデューティ比50 、です。
(角度の問題か、光の強さの比較が分かり辛いです。音出してもOKって方は駆動音聞き比べて貰えば分かるかもしれません。)
ひとまず、モータ駆動は成功です。

さて、戦車は自動車と違い、曲がるときにタイヤの角度を付けることが出来ません。(そもそもタイヤじゃないけど)
前輪を「 |—–| 」から「 /—–/ 」こうして曲がることは出来ないのです。
左右の履帯の回転速度を変えて方向転換をしたり、旋回したりします。
超信地旋回！！
つまり、上の制御を二つのモーターで行います。
すなわち、モータドライバが二つ必要です。

まとめ

秋月商店にGO!!
